产品概述

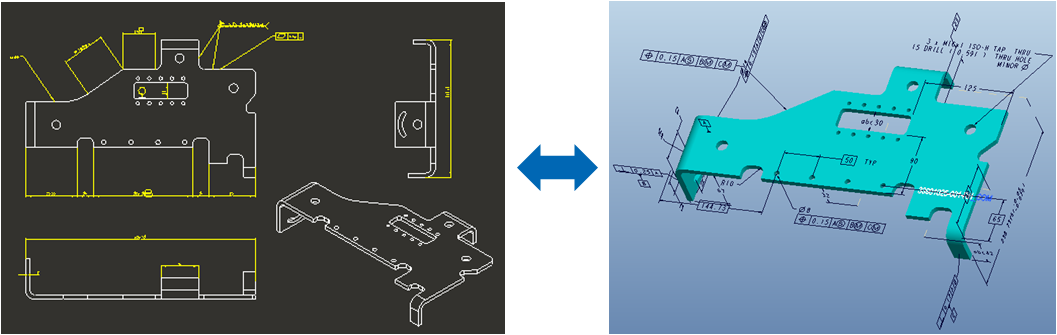

三维 CAD 技术的日益普及 , MBD 三维数模作为生产制造过程中的唯一依据，改变了传统以工程图纸为主、 以三维实体模型数模为辅的制造方法， 在三维数模上进行标注是目前企业面临主要困难之一。 更令设计师苦恼的是： 三维环境下，如何快速有效地进行尺寸公差、形位公差、表面粗糙度、焊接符号等标注。 为了有效解决上述问题， 确保产品设计结果的正确性， 提高设计效率和产品质量， 我们基于主流三维设计系统 ProE （ Creo ） 研发了 Smart3Drawing （三维标注系统）软件。 Smart3Drawing 根据国家标准和行业标准，总结在三维模型上尺寸公差、 形位公差、 表面粗糙度、 焊接符号等标注方法。 它更符合国人的思维习惯、 界面更清晰简洁、 操作简单易用、 性能稳定， 并且， 通过操作界面可以直接调用各种标准符号库中的符号， 方便的对各类标注进行创建、编辑和修改， 简化了图纸标注的过程， 避免了因查阅制图标准所造成的时间浪费，并且对三维标注符号进行视图管理， 提高了设计效率， 提升了设计质量， 降低了企业开发成本，为企业创造了更大的效益。

产品价值优势

更准确的国标标注：

严格依照国家标准，内嵌各种标准符号库，确保设计正确性。内嵌各种常用公差表格，省去用户查找的麻烦。

更便捷的视图控制：

敏捷标注通过界面的交互，更好的实现了对标注项目的显示控制，避免在三维标注过程中出现的“刺猬”效应，便捷地对多个视图进行显示/隐藏的切换。

更好的用户交互：

充分考虑中国用户的标注习惯，具备全中文界面，界面简洁，操作简单，信息直观便于用户操作，解决三维标注在三维软件中操作过于复杂的问题。敏捷标注几乎涵盖所有工程图标注，并对标注交互形式进行了优化与简化，极大地提高了标注效率，提升率高达50%-80%。

更人性化、灵活化的服务，具备可扩展性：

不断推出新功能，对一年以内售出软件进行免费维护及升级。并可根据企业需求进行定制化开发。

用浮动节点授权，支持多种操作系统、多种Pro/E版本：

支持操作系统包括Win2003、Windows XP、Vista、Win7、Win8的32位和64位版本。

支持软件包括Pro/E 3.0，Pro/E 4.0，Pro/E 5.0，Creo 1.0，Creo 2.0, Creo 3.0, Creo 4.0 ，Creo 5.0， Creo 6.0的32位和64位版本。

特色功能

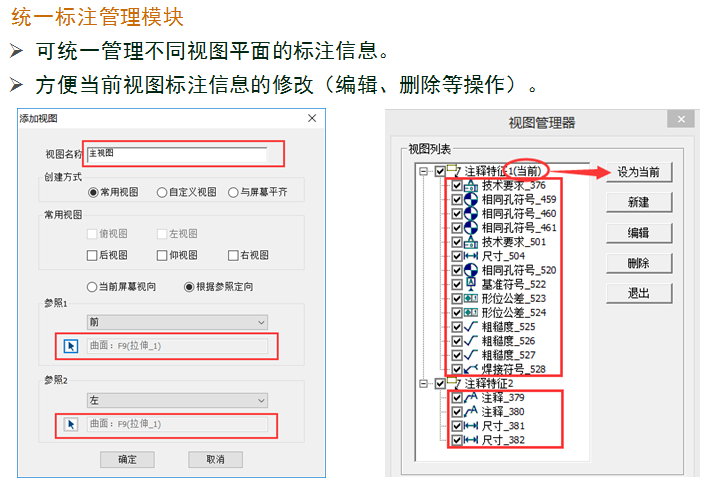

1）便捷的视图管理

快速进行视图和注释项目的显隐操作；快速定位当前视图；快速编辑视图和注释项目

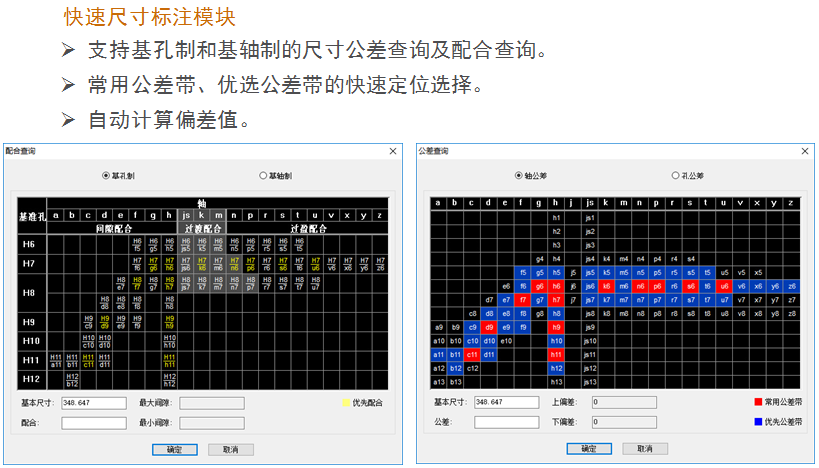

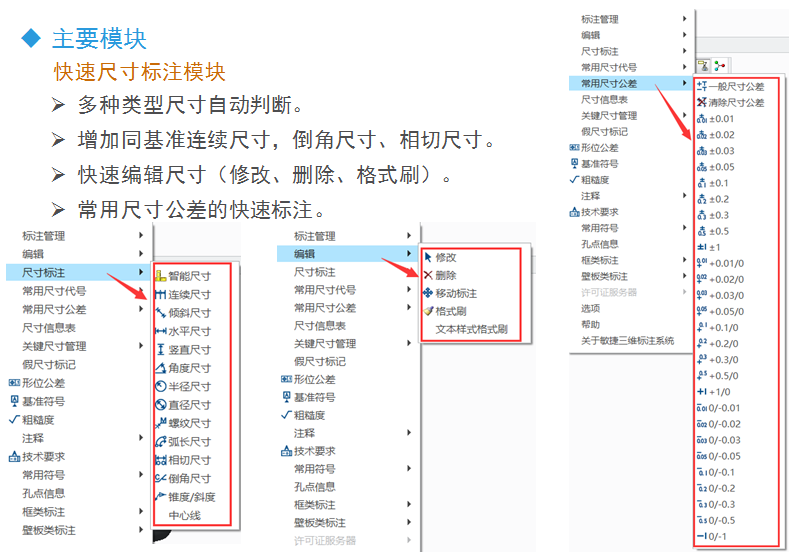

2）智能的尺寸标注

动态捕捉端点；智能判断尺寸类型；内置公差带；支持倒角标注；尺寸格式刷；常用尺寸公差。

3）丰富的形位公差

支持多行公差；自动与基准关联；内嵌公差表。

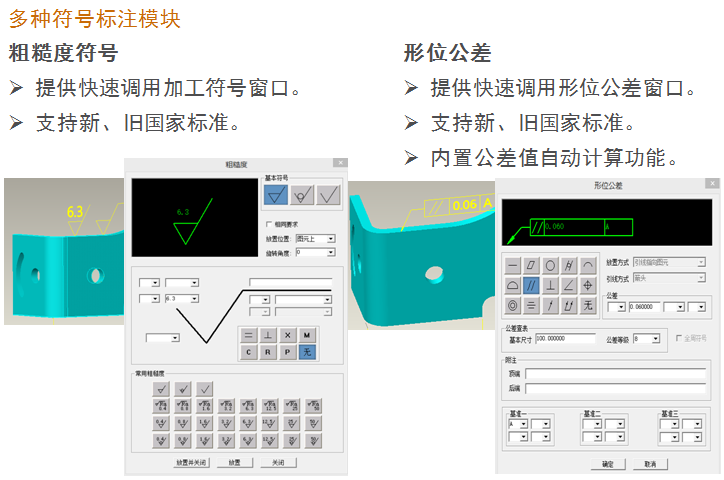

4）便捷的粗糙度标注

支持符号旋转；支持两种放置方式；常用粗糙度。

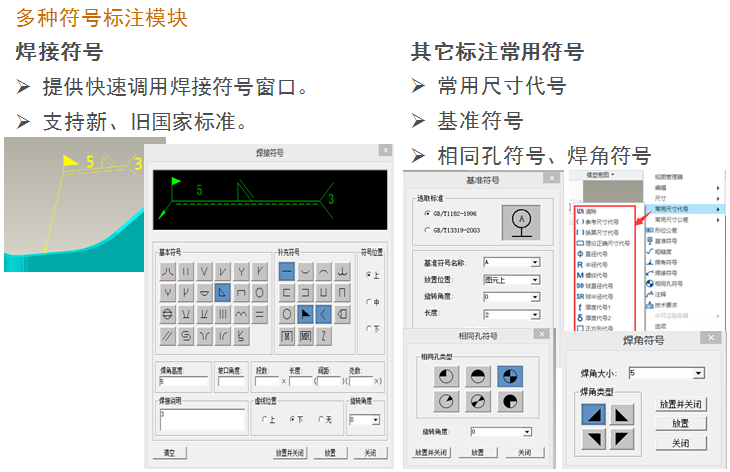

5）人性化的焊接符号标注

符号齐全、准确且灵活组合；长度自动适应；提供焊角标注。

6）多种形式的基准符号标注

支持两种圆形和方形的两种国标样式；两种放置方式；支持符号旋转；支持文字旋转。

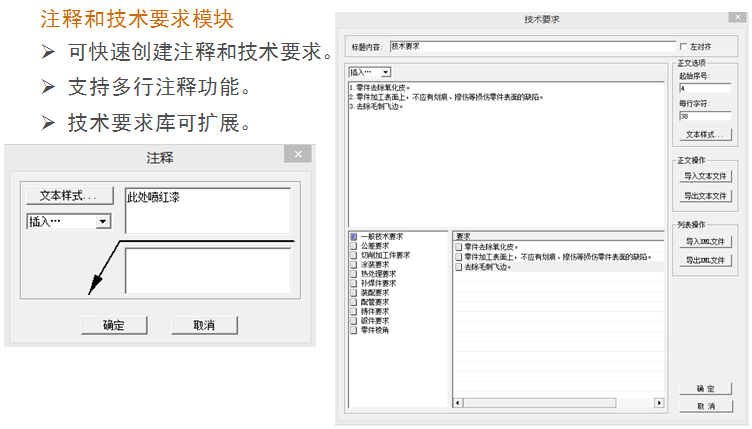

7）多行的注释标注

支持横线上、下多行标注。

8）可扩展的技术要求
